Schema Electronique

Micro+Espion+Simple+88+%C3%A0+108+Mhz.jpg">Micro+Espion+Simple+88+%C3%A0+108+Mhz.jpg" alt="Micro Espion 88-108 MHz" />

LISTE DES COMPOSANTS
R1 = 15 kohms
R2 = 100 Kohms
R3 = 100 ohms
C1 = 100 nF milfeuil
C2 = 220 pF céramique
C3 = 220 pF céramique
C4 = 2-22 pF ajustable
C5 = 4,7 pF céramique
T1 = BC 550 NPN
L1 = Self (voir texte)
M1 = Micro électret
S1 = Inverseur unipolaire

Un petit montage simple qui vous permettra d’écouter sur la bande FM (88-108 MHz) tout ce qui se passe dans son environnement de façon claire et précise.

FONCTIONNEMENT
Le montage est construit autour d’un oscillateur de type COLPITTS que vient moduler un micro électret.
Le transistor T1 (BC550) sert à la fois d’amplificateur de signal BF et d’oscillateur HF.
La fréquence d’émission est ajustable grâce à C4 (2 à 22 pF) qui permet de caler l’émetteur à l’endroit désiré sur la bande FM.

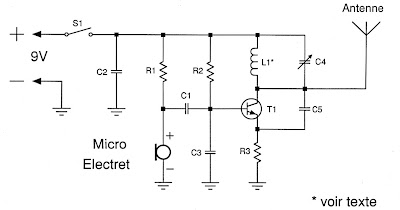

Fig.1 Schéma électrique


Fig.2 Reproduction du circuit imprimé à l’échelle 1 vu côté cuivre

MONTAGE
Câbler les résistances, les condensateurs (sauf l’ajustable qui sera monté en dernier avec le micro électret), la self et le transistor.

*L1 est constituée de 6 spires de fil de cuivre émaillé de 7/10ème de mm bobinés sur une queue de forêt de 4mm.

La self L1 doit être réalisée avec un soin tout particulier sous peine de mauvais fonctionnement du montage. (Impossibilité de se caler dans la bande FM).

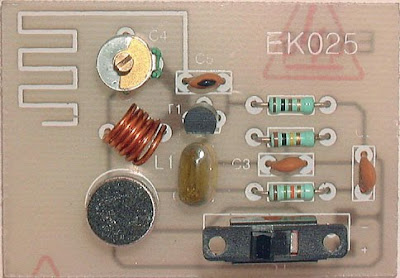

Fig.3 Schéma d’implantation

La taille du montage permet selon votre choix d’être installé dans un boîtier contenant la pile ou d’être dissimulé dans un paquet de cigarettes. L’interrupteur sera monté au choix sur la façade du boîtier ou à l’intérieur d’un paquet de cigarettes par exemple.

MISE EN SERVICE
1) Brancher un récepteur FM sur une fréquence non occupée.
2) Mettre l’émetteur en marche.
3) Ajuster C4 de façon à capter sur le récepteur le signal provenant de l’émetteur.
4) Une fois le réglage approché, affiner en jouant sur les réglages C4 et du récepteur FM afin d’avoir la meilleure qualité de son possible.

(Le réglage du récepteur peut être poussé de façon à augmenter la sensibilité pour l’écoute des sons faibles).

L’antenne a été réalisée sur le circuit imprimé, ce qui permet d’éviter de perturber l’oscillateur.

Nous avons noté une consommation de 6,5 mA et notre essai nous a permis de déterminer une portée à vue de l’ordre d’une centaine de mètres.

Important : Le réglage sera effectué à l’aide d’un tournevis Amagnétique (donc en plastique ou a l’aide d’un cure dent taillé).
